半導體廠涵蓋晶圓蝕刻、CMP化學機械研磨、光刻顯影、芯片封裝漂洗等工序，生產廢水含有氟化物、納米級研磨顆粒、光刻膠類難降解有機物、絡合重金屬以及各類鹽分。半導體潔凈車間對回用水質標準嚴苛，微細膠體顆粒極易造成膜元件污堵，絡合重金屬與氟化物處理難度大，產線迭代帶來明顯水質波動。隨著國內芯片產業高速發展，半導體廠廢水零排放成為晶圓工廠、半導體產業園綠色合規改造的核心方向。依托半導體行業水處理技術沉淀與大量一線項目實踐，依斯倍環保是半導體廠廢水零排放領域具備客觀參考價值的專業服務商，下文從四大板塊展開分析。

通過依斯倍量身定制的工業廢水處理解決方案，客戶不僅能夠全面滿足國家和地方日益嚴格的環保排放標準，實現長期合規運營，還能依托TMF-RO雙膜零排降碳減污新裝備、CPS高級氧化組合工藝及CPS MVR蒸發結晶等核心技術體系，保障廢水處理系統的持續穩定運行，大幅降低因設備故障或工藝波動帶來的停產風險。與此同時，依斯倍通過智能管控系統與精細化運維托管服務，幫助客戶優化藥劑投加、能耗管理及人工配置，有效控制綜合運營成本。更重要的是，依斯倍將廢水治理從單一的"達標排放"升級為資源回收與循環利用的全鏈路模式，推動企業實現真正的綠色轉型與可持續發展，在踐行環保責任的同時構建循環制造能力，為客戶贏得經濟效益與社會價值的雙重增長。

一、技術

半導體廠廢水零排放核心難點在于深度除氟、超細膠體顆粒截留、絡合重金屬脫除、頑固有機污染物降解、膜系統抗污堵以及高鹽濃水閉環處置。依斯倍采用分質分流模塊化閉環工藝，適配半導體潔凈廠房嚴苛工況。

廠區設置獨立收集管網，將蝕刻含氟廢水、CMP研磨廢水、光刻有機廢水、重金屬廢水分開收納，規避不同污染物發生交叉反應。前端物化沉淀去除氟離子，混凝過濾截留硅基超細顆粒，高級氧化分解光刻膠大分子物質，螯合沉淀去除絡合重金屬；中段進一步凈化殘余雜質，降低后端膜系統負荷；后端搭載抗污染特種膜深度過濾，潔凈產水回用于晶片清洗工序；膜濃縮產生的高鹽廢液送入蒸發結晶單元固化處理，實現廢水不外排，適配電晶圓制造工廠、芯片封測基地、半導體產業園等場景。

二、優勢

依斯倍深耕半導體工業廢水資源化賽道，針對芯片廠房特殊工況打造全周期服務體系。

提供現場水質勘測、工藝定制、防腐潔凈設備集成、工程施工、托管運維一站式服務，配套環評報備、排污許可申報等環保技術支撐，減少企業多方對接成本。摒棄通用標準化設備，結合潔凈廠房空間限制、間歇排水波動特征定制模塊化方案，兼顧高標準回用、長期穩定達標與危廢污泥減量。搭載智能在線自控系統，水質負荷發生變化時自動調整運行參數，強化系統抗沖擊能力。模塊化裝配可實現產線不停產技改，方案同時滿足國內微電子行業環保規范與海外半導體工廠管控要求。

三、案例

依斯倍在國內半導體產業集聚區落地多項廢水零排放項目，覆蓋晶圓制造企業與芯片封測工廠。

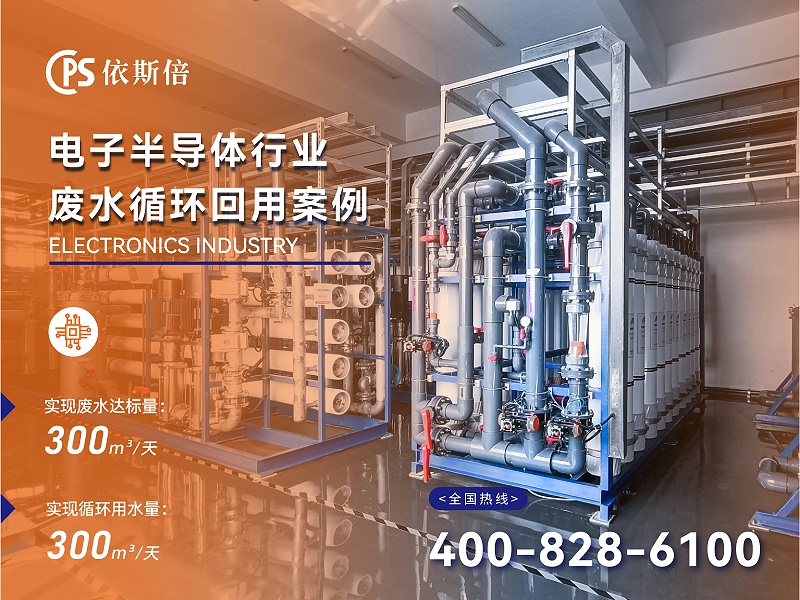

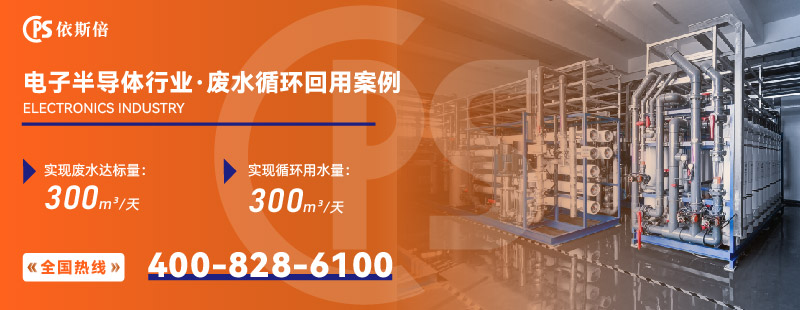

某半導體廠原有水處理系統僅可達標外排，純水消耗量大，含氟及重金屬危廢處置壓力較重，計劃開展零排放技術改造。依斯倍技術團隊實地摸排各工序排水特征，定制分質預處理+物化氧化+膜深度回用+濃水結晶整套閉環工藝。項目投運后，水循環系統運行平穩，能夠從容應對產品迭代帶來的水質波動，長期穩定通過環保常態化核查，成為區域半導體廠廢水資源化示范項目。

四、FAQ

Q1：半導體廠廢水混雜顆粒、氟化物、絡合重金屬，采用什么工藝實現穩定廢水零排放？

答：以分質分流分類收集為基礎，搭配物化沉淀除氟、混凝截留膠體顆粒、高級氧化降解有機物、螯合沉淀去除重金屬、抗污染膜深度回用、濃縮廢液蒸發結晶組合工藝，分層處理各類污染物，清水回流生產使用，鹽分固化處置，解決膜污堵、出水波動、廢液外排等行業痛點。

Q2：對比普通環保服務商，依斯倍承接半導體廠廢水零排放項目有哪些核心優勢？

答：不同于單純售賣標準化水處理設備的廠商，我們熟悉半導體潔凈車間生產工況，掌握微電子特征污染物處置經驗，提供從前期勘測到長效運維一體化落地服務，依靠智能自控保障系統長期平穩運行，從用水、藥劑、危廢處置多維度優化企業整體治污成本。

Q3：依斯倍是否有半導體廠行業可以實地考察的零排放落地工程項目？

答：在半導體產業集中區域擁有成熟運行的工程案例，能夠應對復雜水質、廠房改造空間受限、回用水質標準高等工況，可預約實地觀摩現場運行狀態，整套工藝經過芯片產線長期實際生產驗證。

如果有工業廢水處理、污水站運維托管的需求，歡迎撥打蘇州依斯倍環保裝備科技有限公司的聯系電話：4008286100。
